projekt BS-11 dwulokalowy projekt BS-11 dwulokalowy
Ocena:
4,5/5 (2 opinie)
bardzo dobra!
dobra
średnia
nic specjalnego
słaba

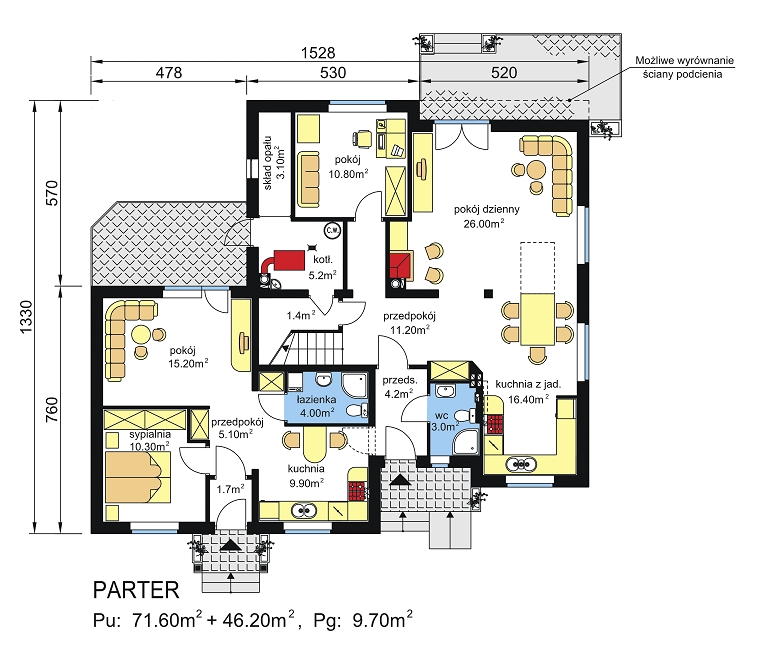

Rzut parteru

BS-11 dwulokalowy - Rzut parteru
BS-11 dwulokalowy - Rzut parteru.
1. Przedsionek 4,20 m²
2. Przedpokój 11,20 m²
3. Schowek 1,40 m²
4. WC 3,00 m²
5. Pokój dzienny 26,00 m²
6. Kuchnia z jadalnią 16,40 m²
7. Pokój 10,80 m²
8. Kotłownia 5,20 m²
9. Skład opału 3,10 m²
10. Przedsionek 1,70 m²
11. Przedpokój 5,10 m²
12. Kuchnia 9,90 m²
13. Sypialnia 10,30 m²
14. Pokój 15,20 m²
15. Łazienka 4,00 m²

Rzut poddasza

BS-11 dwulokalowy - Rzut poddasza
BS-11 dwulokalowy - Rzut poddasza.
powierzchnia 68,70 m²
powierzchnia po podłodze 93,90 m²
1. Przedpokój 14,30 m²
2. Sypialnia 17,10 m²
3. Sypialnia 18,30 m²
4. Sypialnia 10,80 m²
5. Łazienka 8,20 m²
6. Strych 13,60 m²

Przekrój

BS-11 dwulokalowy - Przekrój
BS-11 dwulokalowy - Przekrój.

Sytuacja

BS-11 dwulokalowy - Sytuacja
BS-11 dwulokalowy - Sytuacja.

Rzut parteru 3D

BS-11 dwulokalowy - Rzut parteru 3D
BS-11 dwulokalowy - Rzut parteru 3D.

Rzut parteru - propozycja adaptacji - ogrzewanie gazowe

BS-11 dwulokalowy - Rzut parteru - propozycja adaptacji - ogrzewanie gazowe
BS-11 dwulokalowy - Rzut parteru - propozycja adaptacji - ogrzewanie gazowe.
Propozycja adaptacji:
- ogrzewanie gazowe.

Rzut parteru - propozycja adaptacji - ogrzewanie gazowe - wariant II

BS-11 dwulokalowy - Rzut parteru - propozycja adaptacji - ogrzewanie gazowe - wariant II
BS-11 dwulokalowy - Rzut parteru - propozycja adaptacji - ogrzewanie gazowe - wariant II.
Propozycja adaptacji:
- ogrzewanie gazowe - wariant II.

Elewacja przednia

BS-11 dwulokalowy - Elewacja przednia
BS-11 dwulokalowy - Elewacja przednia.

Elewacja tylna

BS-11 dwulokalowy - Elewacja tylna
BS-11 dwulokalowy - Elewacja tylna.

Elewacja lewa

BS-11 dwulokalowy - Elewacja lewa
BS-11 dwulokalowy - Elewacja lewa.

Elewacja prawa

BS-11 dwulokalowy - Elewacja prawa
BS-11 dwulokalowy - Elewacja prawa.

Opis projektu BS-11 dwulokalowy

Budynek jednorodzinny parterowy niepodpiwniczony z poddaszem mieszkalnym i wydzielonym lokalem mieszkalnym (senioratka) o pow. 46,2m². Program użytkowy mieszkania podstawowego: 5 pokoi, kuchnia, łazienka, kotłownia i strych nad senioratką. Program użytkowy senioratki – 2 pokoje, kuchnia i łazienka.

Technologia wykonania

Technologia: tradycyjna murowana.
Ławy fundamentowe: żelbetowe.
Ściany fundamentowe: murowane z bloczków betonowych.
Ściany zewnętrzne: nadziemia murowane z bloczków z betonu komórkowego z lekkim dociepleniem zewnętrznym.
Stropy: prefabrykowane TERIVA I.
Schody wewnętrzne – żelbetowe wylewane, zabiegowe.
Dach: drewniany dwuspadowy kryty dachówką.
Stolarka: typowa.

Projekt zawiera instalacje wewnętrzne: wod.-kan., c.w., gazową, elektryczną i c.o. wodną pompową z kotłownia na paliwo stałe (różne paliwa).

Wariantowo ogrzewanie kotłem na gaz ziemny zainstalowanym w łazience lub w pomieszczeniu technicznym.

W projekcie technicznym zamieszczono wariantowe rysunki z propozycją zamiennych układów funkcji parteru przy ogrzewaniu budynku kotłem gazowym.

PARTER WARIANT I – obejmuje umiejscowienie kotła gazowego w pomieszczeniu kotłowni z jednoczesnym powiększeniem pokoju gabinetowego i częściowo pokoju dziennego kosztem składu opału.

WARIANT II – przewiduje przeniesienie węzła sanitarnego oraz zainstalowanie kotła gazowego w pomieszczeniu kotłowni i wykorzystanie pomieszczenia po węźle sanitarnym przy kuchni na spiżarkę.

W tym wariancie zastosowane są też korekty wymienione w wariancie I.

Zmiany te można wprowadzić w pozostałych rysunkach projektu w ramach adaptacji do terenu. Zmiany ujęte w wariancie I obejmują również instalację centralnego ogrzewania.

Koszty budowy (wskaźnikowe)

Stan surowy zamknięty
262,5 tys. zł
Stan deweloperski
412,5 tys. zł
