Rzut parteru

Terrier 5 bez garażu - Rzut parteru
Terrier 5 bez garażu - Rzut parteru.
powierzchnia 93,40 m²
1. Wiatrołap 5,70 m²
2. Kotłownia 4,10 m²
3. Korytarz 5,40 m²
4. Kuchnia 9,50 m²
5. Pokoj dzienny 27,20 m²
6. Pokój 10,90 m²
7. Pokój 12,30 m²
8. Pokój 12,00 m²
9. Łazienka 6,40 m²

Sytuacja

Terrier 5 bez garażu - Sytuacja
Terrier 5 bez garażu - Sytuacja.

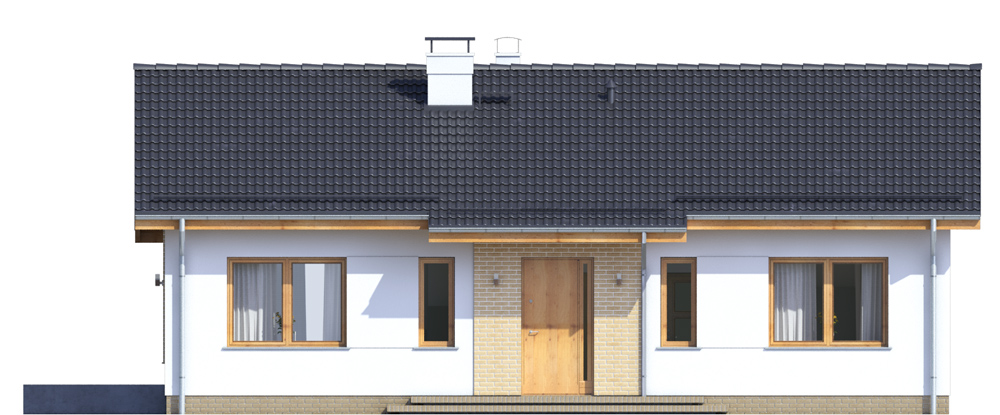

Elewacja przednia

Terrier 5 bez garażu - Elewacja przednia
Terrier 5 bez garażu - Elewacja przednia.

Elewacja tylna

Terrier 5 bez garażu - Elewacja tylna
Terrier 5 bez garażu - Elewacja tylna.

Elewacja lewa

Terrier 5 bez garażu - Elewacja lewa
Terrier 5 bez garażu - Elewacja lewa.

Elewacja prawa

Terrier 5 bez garażu - Elewacja prawa
Terrier 5 bez garażu - Elewacja prawa.
projekt Terrier 2 bez garażu
Pow. użytkowa:93,3 m²
Technologia:murowany
Garaż:bez garażu
Min. wymiary działki:18,77 x 20,19 m
projekt Terrier 3 z garażem
Pow. użytkowa:98,5 m²
Technologia:murowany
Garaż:jednostanowiskowy
Min. wymiary działki:19,77 x 23,77 m
projekt Terrier 4 z garażem
Pow. użytkowa:98,3 m²
Technologia:murowany
Garaż:jednostanowiskowy
Min. wymiary działki:17,97 x 23,79 m
projekt Terrier 1 bez garażu
Pow. użytkowa:93,3 m²
Technologia:murowany
Garaż:bez garażu
Min. wymiary działki:19,77 x 20,19 m
projekt Terrier 6 bez garażu
Pow. użytkowa:93,1 m²
Technologia:murowany
Garaż:bez garażu
Min. wymiary działki:16,97 x 20,17 m

Opis projektu Terrier 5 bez garażu

Terrier 5 bez garażu to niewielki, typowo parterowy dom, bez podpiwniczenia i poddasza użytkowego. Zwarta bryła, oparta na rzucie prostokąta, została zaprojektowana z symetryczną fasadą frontową oraz wejściem podkreślonym prostym zadaszeniem. Budynek jest przekryty dwuspadowym dachem o tradycyjnej konstrukcji drewnianej i kalenicy usytuowanej równolegle do elewacji frontowej. Funkcjonalne, doskonale doświetlone wnętrze podzielono w klasyczny sposób na strefę dzienną i nocną. Na tę pierwszą składają się kuchnia oraz rozległy pokój dzienny z kominkiem oraz wyjściem na przestronny taras. Przeciwległą stronę przeznaczono pod część prywatną złożoną z łazienki, oraz trzech zgrabnych pokoi sypialnych. W budynku zaprojektowano również pomieszczenie kotłowni, standardowo z kotłem na paliwo stałe - ekogroszek, opcjonalnie jest również zaprojektowana instalacja gazu z piecem gazowym. Budynek stanowi kompromis tradycyjnej formy, współczesnej estetyki oraz regionalnych materiałów, takich jak okładzina elewacyjna z płytek klinkierowych czy naturalne drewno. Ponadczasowa architektura tego małego domu sprawia, że z łatwością wpisze się w niemal każdy krajobraz.

Technologia wykonania

  • Posadowienie bezpośrednie na zbrojonych ławach i stopach fundamentowych wykonanych z betonu B 20.
  • Ściany fundamentowe: murowane z bloczków betonowych M6.
  • Ściany zewnętrzne, nośne: bloczki gazobetonowe gr. 25cm na zaprawie systemowej, ciepłochronnej. Do ocieplenia budynku zaprojektowano użycie styropianu grafitowego gr. 15 cm, o współczynniku „lambda” nie przekraczającym 0,035 W(mK) i „oporze cieplnym” nie mniejszym niż Rd – 4,0 m2k/W. Zastosowanie materiałów budowlanych (ocieplenie ścian, dachu, podłogi na gruncie, okien i drzwi) użytych w projekcie gwarantuje uzyskanie wskaźnika rocznego obliczeniowego zapotrzebowania na energię pierwotną dla budynku „Ep” poniżej 90 kWh/(m2·rok) – wymagania od stycznia 2017 do stycznia 2021 to 95 kWh/(m2·rok).
  • Ściany wewnętrzne działowe: bloczki gazobetonowe gr. 12cm.
  • Strop: z płyt GK na ruszcie stalowym, podwieszonym do dolnych pasów drewnianych wiązarów dachowych – zastosowanie wiązarów dachowych przyśpiesza i ułatwia budowę domu.
  • Konstrukcja dachu: drewniana, drewno klasy C24, więźba dachu w formie kratowych wiązarów deskowych, opartych na ścianach zewnętrznych, dach dwuspadowy. Wiązary dachowe zostały zaprojektowane w sposób umożliwiający bezproblemowe wykonanie ich na miejscu budowy lub zlecenie wykonania gotowych elementów producentowi wiązarów.
  • Pokrycie dachu: zaprojektowano z dachówki ceramicznej czy betonowej, alternatywnie pokrycie można wykonać z blachy ocynkowanej, powlekanej, mocowanej na rąbek stojący.

Koszty budowy (wskaźnikowe)

Stan surowy zamknięty
151,5 tys. zł
Stan deweloperski
225 tys. zł
Kosztorys inwestorski ułatwia:
  • szczegółowe zaplanowanie budżetu budowy domu,
  • kontrolę kosztów i weryfikację poszczególnych etapów budowy,
  • wystąpienie do banku o kredyt,
  • prowadzenie negocjacji cenowych z wykonawcami.
