projekt Jaskółka 3 bez garażu projekt Jaskółka 3 bez garażu
Ocena:
4,7/5 (18 opinii)
bardzo dobra!
dobra
średnia
nic specjalnego
słaba

Rzut parteru

Jaskółka 3 bez garażu - Rzut parteru
Jaskółka 3 bez garażu - Rzut parteru
powierzchnia 66,60 m²
1. Wiatrołap 4,40 m²
2. Salon + jadalnia 30,80 m²
3. Kuchnia 10,00 m²
4. Spiżarnia 2,80 m²
5. Pokój 9,80 m²
6. Garderoba 2,20 m²
7. WC 2,10 m²
8. Kotłownia 4,50 m²

Rzut poddasza

Jaskółka 3 bez garażu - Rzut poddasza
Jaskółka 3 bez garażu - Rzut poddasza
powierzchnia 52,50 m²
1. Korytarz 3,90 m²
2. Pokój 10,70 m² (14,80 m²)
3. Pokój 14,20 m² (17,80 m²)
4. Pokój 16,50 m² (21,40 m²)
5. Łazienka 7,30 m² (10,10 m²)
w nawiasie podana została
powierzchnia pomieszczenia po podłodze

Sytuacja

Jaskółka 3 bez garażu - Sytuacja
Jaskółka 3 bez garażu - Sytuacja

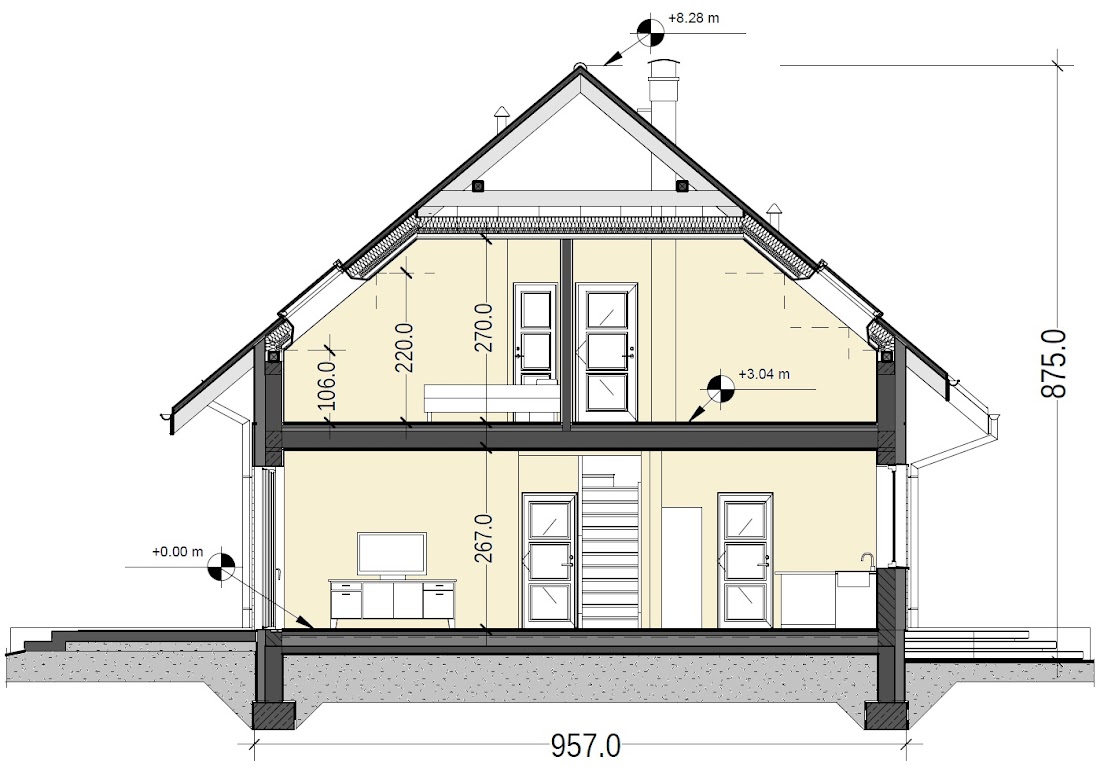

Przekrój

Jaskółka 3 bez garażu - Przekrój
Jaskółka 3 bez garażu - Przekrój

Elewacje

Jaskółka 3 bez garażu - Elewacja przednia
Jaskółka 3 bez garażu - Elewacja przednia.
Jaskółka 3 bez garażu - Elewacja tylna
Jaskółka 3 bez garażu - Elewacja tylna.
Jaskółka 3 bez garażu - Elewacja lewa
Jaskółka 3 bez garażu - Elewacja lewa.
Jaskółka 3 bez garażu - Elewacja prawa
Jaskółka 3 bez garażu - Elewacja prawa.

Opis projektu Jaskółka 3 bez garażu

Dom został zaprojektowany dla potrzeb 4-ro lub 5-cio osobowej rodziny. Zwarta bryła domu oparta na rzucie kwadratu, jest przekryta dwuspadowym dachem o bardzo prostej konstrukcji drewnianej. Jest to najmniejsza wersja projektu "Jaskółka" – bez garażu, idealnie nadająca się na małe działki budowlane. Proste i funkcjonalne wnętrze zakłada strefę dzienną wraz z pokojem gościnnym na parterze oraz w pełni rozkładową strefę nocną na poddaszu. Przestronny, otwierający się na ogród salon z jadalnią dopełniono tarasem, który doskonale sprawdzi się jako miejsce na letnie posiłki. W budynku zaprojektowano pomieszczenie kotłowni, standardowo z kotłem na paliwo stałe – ekogroszek, opcjonalnie jest również zaprojektowana instalacja gazu z piecem gazowym. Optymalna wysokość ścianki kolankowej (106 cm), jaka została zaprojektowana, pozwala na uzyskanie komfortowej powierzchni mieszkalnej na poddaszu i zachowanie idealnych proporcji bryły obiektu. Budynek stanowi kompromis tradycyjnej formy, współczesnej estetyki oraz nowoczesnych materiałów, takich jak elewacyjna okładzina kamienna, okładzina klinkierowa, czy szlachetna dachówka ceramiczna. Ponadczasowa architektura tego małego domu sprawia, że z łatwością wpisze się w niemal każdy krajobraz.

Technologia wykonania

  • Posadowienie bezpośrednie na zbrojonych ławach i stopach fundamentowych wykonanych z betonu B 20.
  • Ściany fundamentowe: murowane z bloczków betonowych M6.
  • Ściany zewnętrzne: bloczki gazobetonowe gr. 24-25cm na zaprawie systemowej, ciepłochronnej, ocieplony styropianem fasadowym gr. 15cm.
  • Do ocieplenia budynku zaprojektowano użycie styropianu grafitowego gr. 15 cm, o współczynniku „lambda” nie przekraczającym 0,035 W(mK) i „oporze cieplnym” nie mniejszym niż Rd – 4,0 m2k/W. Zastosowanie materiałów budowlanych (ocieplenie ścian, dachu, podłogi na gruncie, okien i drzwi) użytych w projekcie gwarantuje uzyskanie wskaźnika rocznego obliczeniowego zapotrzebowania na energię pierwotną dla budynku „Ep” poniżej 90 kWh/(m2·rok) – wymagania od stycznia 2017 do stycznia 2021 to 95 kWh/(m2·rok).
  • Ściany nośne wewnętrzne: bloczki gazobetonowe gr. 25cm na zaprawie cementowo-wapiennej lub systemowej.
  • Ściany wewnętrzne działowe: bloczki gazobetonowe gr. 12cm.
  • Strop: gęstożebrowy z wypełnieniem pustakami betonowymi, zalewany wraz z wieńcami betonem B 20.
  • Konstrukcja dachu: drewniana, drewno klasy C24, więźba dachowa krokwiowo-jętkowa.

Koszty budowy (wskaźnikowe)

Stan surowy zamknięty
161 tys. zł
Stan deweloperski
253,5 tys. zł
