Parametry projektu Bocian 2 z garażem 2-st.
- Pow. użytkowa: 145,6 m²
- Pow. zabudowy: 140,2 m²
- Min. szerokość działki: 21,47 m
- Min. długość działki: 19,37 m
- Kondygnacje: parterowy
- Poddasze użytkowe: tak
- Poddasze do adaptacji nie
- Strych: nie
- Piwnica: nie
- Garaż: dwustanowiskowy
- Rodzaj dachu: dwuspadowy
- Wysokość domu: 8,55 m
- Szerokość domu: 13,47 m
- Długość domu: 11,37 m
- Kubatura: 495,7 m³
- Nachylenie dachu: 40°
- Rodzaj zabudowy: wolnostojący
- Technologia: murowany
- Styl: nowoczesny
- Kalenica: równoległa do drogi
- Powierzchnia dachu: 172,8 m²
- Liczba pokoi: 5
- Liczba łazienek: 2
- Kominek: tak
Rzut parteru
| powierzchnia | 107,60 m² | ||
| 1. | Wiatrołap | 5,60 m² | |
| 2. | Korytarz | 6,00 m² | |
| 3. | Pokój dzienny + jadalnia | 27,20 m² | |
| 4. | Kuchnia | 9,70 m² | |
| 5. | Spiżarnia | 2,90 m² | |
| 6. | Pokój | 14,90 m² | |
| 7. | Łazienka | 3,40 m² | |
| 8. | Garaż | 33,40 m² | |
| 9. | Kotłownia | 4,60 m² |
Rzut poddasza
| powierzchnia | 76,00 m² | ||
| 1. | Korytarz | 5,00 m² | |
| 2. | Łazienka | 9,70 m² | |
| 3. | Garderoba | 4,70 m² | |
| 4. | Sypialnia | 20,60 m² | |
| 5. | Garderoba | 3,90 m² | |
| 6. | Pokój | 16,70 m² | |
| 7. | Pokój | 15,30 m² |
Sytuacja
Przekrój

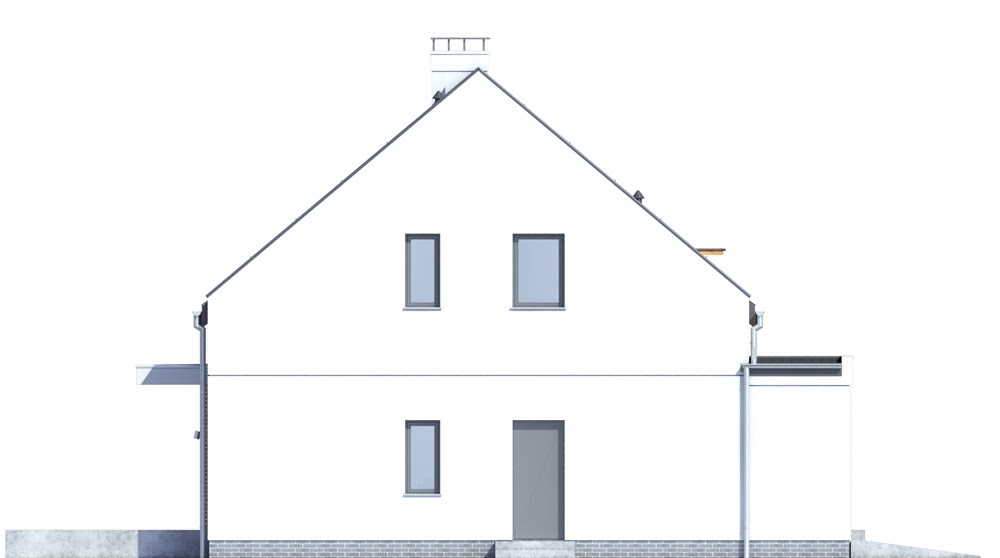

Elewacje
Pakiet GRATISÓW do projektu
Dedykowane gratisy do projektu Bocian 2 z garażem 2-st.! Do zamówienia możesz wybrać do 10 dowolnych gratisów z poniższej listy.
Opis projektu Bocian 2 z garażem 2-st.
Dom został zaprojektowany dla potrzeb 4-ro lub 5-cio osobowej rodziny. Kompaktowa, zwarta bryła domu jest przekryta dwuspadowym dachem o bardzo prostej konstrukcji drewnianej. Dom zaprojektowano dodatkowo z garażem dwustanowiskowym w bryle budynku. Proste i funkcjonalne wnętrze zakłada strefę dzienną wraz z pokojem gościnnym na parterze oraz w pełni rozkładową strefę nocną na poddaszu. Przestronny, otwierający się na ogród salon z jadalnią dopełniono częściowo zadaszonym tarasem, który doskonale sprawdzi się jako miejsce na letnie posiłki. Optymalna wysokość ścianki kolankowej, jaka została zaprojektowana, pozwala na uzyskanie komfortowej powierzchni mieszkalnej na poddaszu i zachowanie idealnych proporcji bryły obiektu. Budynek stanowi kompromis tradycyjnej formy, współczesnej estetyki oraz nowoczesnych materiałów, takich jak elewacyjna okładzina z drewna, okładzina klinkierowa, czy szlachetna dachówka ceramiczna. Ponadczasowa architektura tego średniej wielkości domu sprawia, że z łatwością wpisze się w niemal każdy krajobraz.
Technologia wykonania
- Posadowienie bezpośrednie na zbrojonych ławach i stopach fundamentowych wykonanych z betonu B 20.
- Ściany fundamentowe: murowane z bloczków betonowych M6.
- Ściany zewnętrzne: bloczki gazobetonowe gr. 25cm na zaprawie systemowej, ciepłochronnej, ocieplony styropianem fasadowym gr. 15cm.
- Do ocieplenia budynku zaprojektowano użycie styropianu grafitowego gr. 15 cm, o współczynniku „lambda” nie przekraczającym 0,035 W(mK) i „oporze cieplnym” nie mniejszym niż Rd – 4,0 m2k/W.
- Zastosowanie materiałów budowlanych (ocieplenie ścian, dachu, podłogi na gruncie, okien i drzwi zewnętrznych) użytych w projekcie odpowiada nowym wymaganiom obowiązującym od stycznia 2021 roku (WT2021).
- Ściany nośne wewnętrzne: bloczki gazobetonowe gr. 25cm na zaprawie cementowo-wapiennej lub systemowej.
- Ściany wewnętrzne działowe: bloczki gazobetonowe gr. 12cm.
- Strop gęstożebrowy z wypełnieniem pustakami betonowymi, zalewany wraz z wieńcami betonem B 20.
- Konstrukcja dachu: drewniana, drewno klasy C24, więźba dachowa krokwiowo-jętkowa.
- Budynek, w wersji podstawowej, jest zaprojektowany z pomieszczeniem kotłowni wyposażonej w kocioł ekologiczny na paliwo stałe „pellet” i spełnia wszystkie wymagania dotyczące WT2021.
- Na etapie adaptacji projektu jest możliwość zaprojektowania ogrzewania gazowego ze wspomaganiem instalacją solarną lub ogrzewania nowoczesną pompa ciepła typu powietrze – woda.
- Projekt pod względem konstrukcyjnym spełnia normy zgodne z Eurokodami.
Koszty budowy
- Stan surowy zamknięty422 824 zł
- Stan deweloperski Economic+147 056 zł
- Stan deweloperski Premium+279 552 zł
Przygotuj się do budowy!
Zamów kosztorys inwestorski i poznaj dokładne koszty materiałów, cen robocizny i innych nakładów.
Stan surowy zamknięty uwzględnia kompletną konstrukcję wraz z elementami zabezpieczającymi budynek przed czynnikami atmosferycznymi. Obiekt jest przygotowany do wykonania kolejnych etapów.
Stan surowy zamknięty obejmuje:
- Fundamenty, ściany nośne i działowe
- Dach, strop, pokrycie dachowe
- Stolarka okienna i drzwiowa zewnętrzna
Wersja ekonomiczna stanu deweloperskiego uwzględnia instalacje, urządzenia i materiały ze średniej półki cenowej, charakteryzujące się standardową jakością.
Stan deweloperski Economic obejmuje:
- Instalacja elektryczna17 472 złkompletna instalacja elektryczna z osprzętem (gniazda, łączniki, rozdzielnica), przewody, puszki, zabezpieczenia.Zastosowane materiały: przewody NKT, osprzęt Simon 10, rozdzielnica Hager Gamma.
- Instalacja sanitarna24 752 złinstalacja wodociągowa, kanalizacyjna i gazowa bez armatury, wentylacja grawitacyjna.Zastosowane materiały: rury PP i PE Wavin, instalacja kanalizacyjna z rur HT+, wentylacja grawitacyjna.
- Instalacja grzewcza37 856 złpompa ciepła + ogrzewanie podłogowe wodne.Zastosowane materiały: pompa ciepła typu split Kaisai Arctic, ogrzewanie podłogowe z rurami Tece.
- Wykończenie wewnętrzne34 944 złtynki wewnętrzne gipsowe + wylewki cementowe. Bez gładzi, farb, podłóg i drzwi.Zastosowane materiały: tynki gipsowe Knauf MP75, wylewki cementowe miksokret Atlas Posadzka 20.
- Wykończenie zewnętrzne32 032 złelewacja z ociepleniem, tynki, parapety, obróbki blacharskie, rynny i rury spustowe.Zastosowane materiały: styropian EPS 70-040 (np. Swisspor), tynk akrylowy Atlas, blacha powlekana Plannja, rynny PCV Bryza.
Wersja premium stanu deweloperskiego uwzględnia instalacje, urządzenia i materiały z wyższej półki cenowej, wyróżniające się najwyższą jakością w obrębie grupy produktowej.
Stan deweloperski Premium obejmuje:
- Instalacja elektryczna36 400 złkompletna instalacja elektryczna z osprzętem (gniazda, łączniki, rozdzielnica), przewody, puszki, zabezpieczenia.Zastosowane materiały: przewody LappKabel, osprzęt Simon 55, Legrand Valena Life, rozdzielnica Schneider Electric.
- Instalacja sanitarna53 872 złinstalacja wodociągowa, kanalizacyjna i gazowa bez armatury, wentylacja grawitacyjna.Zastosowane materiały: rury wielowarstwowe Uponor, kanalizacja niskoszumowa Wavin AS, wentylacja mechaniczna z odzyskiem ciepła Thessla Green AirPack.
- Instalacja grzewcza75 712 złpompa ciepła + ogrzewanie podłogowe wodne.Zastosowane materiały: pompa ciepła Panasonic Aquarea T-CAP, ogrzewanie podłogowe z rozdzielaczami Herz, sterowanie Salus/Heatmiser.
- Wykończenie wewnętrzne46 592 złtynki wewnętrzne gipsowe + wylewki cementowe. Bez gładzi, farb, podłóg i drzwi.Zastosowane materiały: tynki cementowo-wapienne Baumit MPI25, wylewki anhydrytowe Knauf FE 80.
- Wykończenie zewnętrzne66 976 złelewacja z ociepleniem, tynki, parapety, obróbki blacharskie, rynny i rury spustowe.Zastosowane materiały: styropian grafitowy Termo Organika, tynk silikonowy Baumit, blacha powlekana Plannja, rynny stalowe Galeco STAL, podbitka z kompozytu Vox.
Warianty
- Bocian 4 z garażem 2-st.
- Pow. użytkowa:145,5 m²
- Technologia:murowany
- Garaż:dwustanowiskowy
- Min. wymiary działki:18,77 x 21,47 m
- Bocian 1 z garażem 2-st.
- Pow. użytkowa:147,1 m²
- Technologia:murowany
- Garaż:dwustanowiskowy
- Min. wymiary działki:18,77 x 21,47 m
- Bocian 3 z garażem 2-st.
- Pow. użytkowa:159,2 m²
- Technologia:murowany
- Garaż:dwustanowiskowy
- Min. wymiary działki:19,37 x 22,37 m
