Rzut parteru

BW-36 wariant 7 - Rzut parteru
BW-36 wariant 7 - Rzut parteru.
1. Przedsionek 3,30 m²
2. Przedpokój 6,30 m²
3. Pokój dzienny 22,40 m²
4. Kuchnia 8,10 m²
5. Spiżarnia 1,90 m²
6. Pokój 9,50 m²
7. Łazienka 3,70 m²
8. Kotłownia 5,20 m²
9. Składzik 4,70 m²
10. Garaż 18,40 m²

Rzut poddasza

BW-36 wariant 7 - Rzut poddasza
BW-36 wariant 7 - Rzut poddasza.
1. Przedpokój 7,80 m²
2. Pokój 11,90 m²
3. Pokój 11,70 m²
4. Łazienka 7,70 m²
5. Garderoba 5,20 m²
6. Strych 11,60 m²

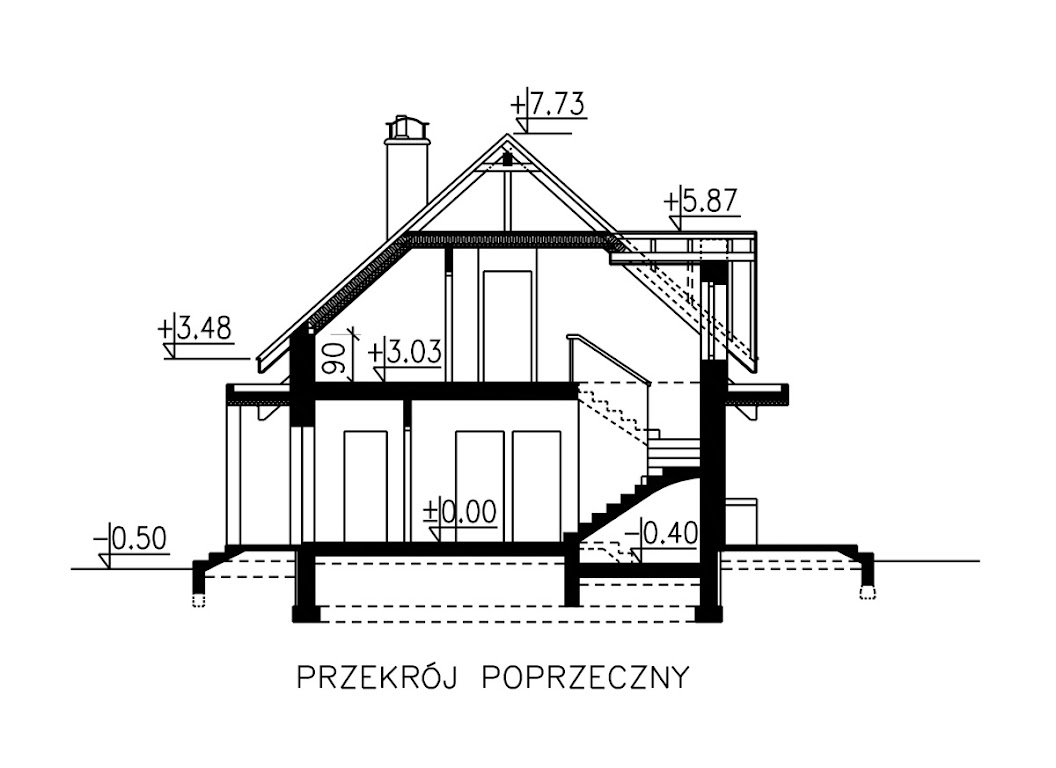

Przekrój

BW-36 wariant 7 - Przekrój
BW-36 wariant 7 - Przekrój.

Sytuacja

BW-36 wariant 7 - Sytuacja
BW-36 wariant 7 - Sytuacja.

Rzut parteru 3D

BW-36 wariant 7 - Rzut parteru 3D
BW-36 wariant 7 - Rzut parteru 3D.

Rzut parteru - propozycja adaptacji - wariant z ogrzewaniem gazowym

BW-36 wariant 7 - Rzut parteru - propozycja adaptacji - wariant z ogrzewaniem gazowym
BW-36 wariant 7 - Rzut parteru - propozycja adaptacji - wariant z ogrzewaniem gazowym.
Propozycja adaptacji:
- ogrzewanie gazowe.

Rzut poddasza - propozycja adaptacji - wariant funkcji

BW-36 wariant 7 - Rzut poddasza - propozycja adaptacji - wariant funkcji
BW-36 wariant 7 - Rzut poddasza - propozycja adaptacji - wariant funkcji.
Propozycja adaptacji:
- 3 sypialnie,
- suszarnia wydzielona ze strychu.

Elewacja przednia

BW-36 wariant 7 - Elewacja przednia
BW-36 wariant 7 - Elewacja przednia.

Elewacja tylna

BW-36 wariant 7 - Elewacja tylna
BW-36 wariant 7 - Elewacja tylna.

Elewacja lewa

BW-36 wariant 7 - Elewacja lewa
BW-36 wariant 7 - Elewacja lewa.

Elewacja prawa

BW-36 wariant 7 - Elewacja prawa
BW-36 wariant 7 - Elewacja prawa.
projekt BW-36 wariant
Pow. użytkowa:99,1 m²
Technologia:murowany
Garaż:jednostanowiskowy
Min. wymiary działki:18,8 x 20,7 m
projekt BW-36 wariant 2
Pow. użytkowa:99,1 m²
Technologia:murowany
Garaż:jednostanowiskowy
Min. wymiary działki:18,8 x 20,7 m
projekt BW-36 wariant 6
Pow. użytkowa:99,5 m²
Technologia:murowany
Garaż:jednostanowiskowy
Min. wymiary działki:19,5 x 20,75 m
projekt BW-36 wariant 5
Pow. użytkowa:99,1 m²
Technologia:murowany
Garaż:jednostanowiskowy
Min. wymiary działki:18,8 x 21,1 m
projekt BW-36 wariant 4
Pow. użytkowa:102,8 m²
Technologia:murowany
Garaż:jednostanowiskowy
Min. wymiary działki:18,8 x 21,85 m
projekt BW-36
Pow. użytkowa:99,1 m²
Technologia:murowany
Garaż:jednostanowiskowy
Min. wymiary działki:18,1 x 20,7 m
projekt BW-36 wariant 3
Pow. użytkowa:99,1 m²
Technologia:murowany
Garaż:jednostanowiskowy
Min. wymiary działki:18,8 x 20,7 m

Opis projektu BW-36 wariant 7

Przeznaczenie budynku, program użytkowy:
Budynek mieszkalny jednorodzinny, wolno stojący, parterowy bez podpiwniczenia, z poddaszem użytkowym i garażem dobudowanym do ściany bocznej budynku.
Program użytkowy budynku:
– parter – pokój dzienny, pokój gabinetowy, kuchnia ze spiżarką, węzeł sanitarny, kotłownia oraz garaż dobudowany ze składzikiem.
– poddasze – 2 sypialnie, garderoba, łazienka i strych nad garażem, wariantowo 3 sypialnie, łazienka, suszarnia i stryszek.
Wielkość mieszkania odpowiada potrzebom 4-osobowej rodziny.

Rozwiązania architektoniczne:
Podstawowym założeniem projektu jest uzyskanie małego ekonomicznego budynku o prostych rozwiązaniach architektoniczno-konstrukcyjnych. Zaprojektowano budynek parterowy bez podpiwniczenia, z poddaszem użytkowym. Rzut budynku oparto na kształcie prostokąta przekrytego prostym dwuspadowym dachem o nachyleniu połaci 42°. Strefa wejściowa od strony frontowej oraz taras w części tylnej budynku częściowo przekryte płaską płytą żelbetową.

Projekt uwzględnia garaż dobudowany do ściany bocznej budynku z kotłownią i składzikiem na parterze, a w poziomie poddasza ze strychem. Możliwe jest zaadaptowanie strychu nad garażem na funkcje mieszkalne z uwzględnieniem docieplenia połaci dachowych jak w budynku głównym oraz wprowadzenia ogrzewania. W wariancie funkcji poddasza pokazano także możliwość wydzielenia suszarni ze strychu nad garażem dostępnej z łazienki.

Budynek może być realizowany tak z garażem jak i bez garażu poprzez wykreślenie segmentu garażowego z projektu na etapie adaptacji do terenu.

W projekcie przyjęto jako podstawowe ogrzewanie z własnej kotłowni na paliwo stałe (pellety). Zaprojektowano również wariantowe ogrzewanie kotłem gazowym ze wspomaganiem przygotowania c.w.u instalacją solarną. Wariant z ogrzewaniem gazowym zakłada także włączenie do współpracy wspomagającego ogrzewania kominkowego (dostosowanie instalacji grzewczej w ramach adaptacji projektu do terenu).

Technologia wykonania

  • Budynek zaprojektowano w technologii tradycyjnej.
  • Ściany zewnętrzne: murowane z pustaków ceramicznych z lekkim dociepleniem zewnętrznym.
  • Ściany wewnętrzne nośne: murowane z pustaków ceramicznych.
  • Stropy: prefabrykowane gęstożebrowe.
  • Ławy fundamentowe: żelbetowe, ściany fundamentowe betonowe.
  • Więźba dachowa: drewniana krokwiowo – płatwiowa.
  • Pokrycie dachu: dachówka ceramiczna lub cementowa.

Koszty budowy (wskaźnikowe)

Stan surowy zamknięty
153,5 tys. zł
Stan deweloperski
244 tys. zł
