Parametry projektu BW-53
- Pow. użytkowa: 128,6 m²
- Pow. zabudowy: 98,6 m²
- Min. szerokość działki: 19,3 m
- Min. długość działki: 19,4 m
- Kondygnacje: parterowy
- Poddasze użytkowe: tak
- Poddasze do adaptacji nie
- Strych: nie
- Piwnica: tak
- Garaż: dwustanowiskowy
- Rodzaj dachu: dwuspadowy
- Wysokość domu: 9,4 m
- Szerokość domu: 10,8 m
- Długość domu: 9,32 m
- Kubatura: 879,1 m³
- Nachylenie dachu: 42°
- Rodzaj zabudowy: wolnostojący
- Technologia: murowany
- Styl: tradycyjny
- Kalenica: równoległa do drogi
- Powierzchnia dachu: 182,6 m²
- Liczba pokoi: 5
- Liczba łazienek: 2
- Kominek: tak
Rzut piwnicy
| 1. | Korytarz | 3,90 m² | |
| 2. | Garaż | 38,90 m² | |
| 3. | Kotłownia | 10,10 m² | |
| 4. | Skład opału | 9,40 m² | |
| 5. | Piwnica | 10,50 m² |
Rzut parteru
| 1. | Przedsionek | 3,10 m² | |
| 2. | Przedpokój | 8,80 m² | |
| 3. | Pokój dzienny | 25,80 m² | |
| 4. | Kuchnia | 15,20 m² | |
| 5. | Pokój | 12,50 m² | |
| 6. | Łazienka | 4,70 m² | |
| 7. | Garderoba | 1,00 m² |

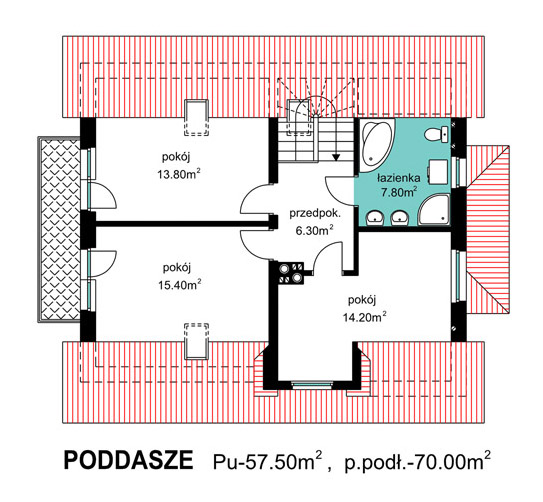

Rzut poddasza
| 1. | Przedpokój | 6,30 m² | |
| 2. | Pokój | 13,80 m² | |
| 3. | Pokój | 15,40 m² | |
| 4. | Pokój | 14,20 m² | |
| 5. | Łazienka | 7,80 m² |
Rzut parteru 3D
Rzut piwnicy - propozycja adaptacji - ogrzewanie gazowe
- ogrzewanie gazowe.
Sytuacja
Przekrój
Elewacje
Pakiet GRATISÓW do projektu
Dedykowane gratisy do projektu BW-53! Do zamówienia możesz wybrać do 10 dowolnych gratisów z poniższej listy.
Opis projektu BW-53
Przeznaczenie budynku, program użytkowy:
Budynek mieszkalny jednorodzinny, parterowy, z pełnym podpiwniczeniem i poddaszem użytkowym.
Na parterze budynku zaprojektowano strefę dzienną mieszkania zawierającą: pokój dzienny, pokój gabinetowy, kuchnię, węzeł sanitarny i schowek-garderobę. Na poddaszu znajduje się strefa nocna mieszkania zawierająca: trzy sypialnie i łazienkę. W podpiwniczeniu przewidziano garaż ze składem narzędzi, kotłownię, skład opału i piwnicę gospodarczą.
Rozwiązania architektoniczne:
Zaprojektowano prostą tradycyjną formę przestrzenną budynku opartą na rzucie prostokąta, przekrytą dachem dwuspadowym prostym o nachyleniu 42°. Funkcję wewnętrzną rozwiązano przy założeniu oświetlenia budynku od strony frontowej. Wejście do budynku umieszczono od strony bocznej, co umożliwia odwrotne usytuowanie budynku do stron świata z przeniesieniem bramy garażowej na stronę przeciwną.
W projekcie przyjęto jako podstawowe ogrzewanie z własnej kotłowni na paliwo stałe (pellety).
Projekt można przystosować indywidualnie do wariantowego ogrzewania budynku kotłem gazowym. W celu ułatwienia adaptacji w projekcie zamieszczono podstawowe rysunki instalacyjne dla ogrzewania gazowego, gdzie wskazano umiejscowienie urządzeń i schematy rozprowadzenia instalacji. Na etapie adaptacji projektu do terenu wymagane będzie dostosowanie charakterystyki energetycznej do paliwa gazowego z uwzględnieniem miejsca lokalizacji budynku i ewentualnego zwiększenia izolacyjności przegród zewnętrznych lub też wprowadzenia dodatkowych instalacji, jak wspomaganie ogrzewaniem kominkowym, instalacja solarna lub instalacja wentylacji mechanicznej z odzyskiem ciepła, aby spełnić nieprzekraczalny wskaźnik EP dla nieodnawialnej energii pierwotnej określony aktualnymi przepisami.
Technologia wykonania
- Budynek zaprojektowano w technologii tradycyjnej.
- Ściany zewnętrzne nadziemia: murowane z bloczków z betonu komórkowego z lekkim dociepleniem zewnętrznym.
- Ściany wewnętrzne nośne: murowane z ceramicznych pustaków szczelinowych.
- Ściany podpiwniczenia: murowane z bloczków z betonu keramzytowego.
- Stropy: prefabrykowane gęstożebrowe. Ławy fundamentowe żelbetowe.
- Dach: drewniany krokwiowo-płatwiowy, pokrycie – dachówka cementowa, ceramiczna lub blacha dachówkowa.
Koszty budowy
- Stan surowy zamknięty482 524 zł
- Stan deweloperski Economic+129 886 zł
- Stan deweloperski Premium+246 912 zł
Przygotuj się do budowy!
Zamów kosztorys inwestorski i poznaj dokładne koszty materiałów, cen robocizny i innych nakładów.
Stan surowy zamknięty uwzględnia kompletną konstrukcję wraz z elementami zabezpieczającymi budynek przed czynnikami atmosferycznymi. Obiekt jest przygotowany do wykonania kolejnych etapów.
Stan surowy zamknięty obejmuje:
- Fundamenty, ściany nośne i działowe
- Dach, strop, pokrycie dachowe
- Stolarka okienna i drzwiowa zewnętrzna
Wersja ekonomiczna stanu deweloperskiego uwzględnia instalacje, urządzenia i materiały ze średniej półki cenowej, charakteryzujące się standardową jakością.
Stan deweloperski Economic obejmuje:
- Instalacja elektryczna15 432 złkompletna instalacja elektryczna z osprzętem (gniazda, łączniki, rozdzielnica), przewody, puszki, zabezpieczenia.Zastosowane materiały: przewody NKT, osprzęt Simon 10, rozdzielnica Hager Gamma.
- Instalacja sanitarna21 862 złinstalacja wodociągowa, kanalizacyjna i gazowa bez armatury, wentylacja grawitacyjna.Zastosowane materiały: rury PP i PE Wavin, instalacja kanalizacyjna z rur HT+, wentylacja grawitacyjna.
- Instalacja grzewcza33 436 złpompa ciepła + ogrzewanie podłogowe wodne.Zastosowane materiały: pompa ciepła typu split Kaisai Arctic, ogrzewanie podłogowe z rurami Tece.
- Wykończenie wewnętrzne30 864 złtynki wewnętrzne gipsowe + wylewki cementowe. Bez gładzi, farb, podłóg i drzwi.Zastosowane materiały: tynki gipsowe Knauf MP75, wylewki cementowe miksokret Atlas Posadzka 20.
- Wykończenie zewnętrzne28 292 złelewacja z ociepleniem, tynki, parapety, obróbki blacharskie, rynny i rury spustowe.Zastosowane materiały: styropian EPS 70-040 (np. Swisspor), tynk akrylowy Atlas, blacha powlekana Plannja, rynny PCV Bryza.
Wersja premium stanu deweloperskiego uwzględnia instalacje, urządzenia i materiały z wyższej półki cenowej, wyróżniające się najwyższą jakością w obrębie grupy produktowej.
Stan deweloperski Premium obejmuje:
- Instalacja elektryczna32 150 złkompletna instalacja elektryczna z osprzętem (gniazda, łączniki, rozdzielnica), przewody, puszki, zabezpieczenia.Zastosowane materiały: przewody LappKabel, osprzęt Simon 55, Legrand Valena Life, rozdzielnica Schneider Electric.
- Instalacja sanitarna47 582 złinstalacja wodociągowa, kanalizacyjna i gazowa bez armatury, wentylacja grawitacyjna.Zastosowane materiały: rury wielowarstwowe Uponor, kanalizacja niskoszumowa Wavin AS, wentylacja mechaniczna z odzyskiem ciepła Thessla Green AirPack.
- Instalacja grzewcza66 872 złpompa ciepła + ogrzewanie podłogowe wodne.Zastosowane materiały: pompa ciepła Panasonic Aquarea T-CAP, ogrzewanie podłogowe z rozdzielaczami Herz, sterowanie Salus/Heatmiser.
- Wykończenie wewnętrzne41 152 złtynki wewnętrzne gipsowe + wylewki cementowe. Bez gładzi, farb, podłóg i drzwi.Zastosowane materiały: tynki cementowo-wapienne Baumit MPI25, wylewki anhydrytowe Knauf FE 80.
- Wykończenie zewnętrzne59 156 złelewacja z ociepleniem, tynki, parapety, obróbki blacharskie, rynny i rury spustowe.Zastosowane materiały: styropian grafitowy Termo Organika, tynk silikonowy Baumit, blacha powlekana Plannja, rynny stalowe Galeco STAL, podbitka z kompozytu Vox.
Warianty
- BW-53 wariant 1
- Pow. użytkowa:114,2 m²
- Technologia:murowany
- Garaż:jednostanowiskowy
- Min. wymiary działki:19,4 x 18,4 m
