Parametry projektu BW-39 wariant 1 z garażem
- Pow. użytkowa: 72,4 m²
- Pow. zabudowy: 127,6 m²
- Min. szerokość działki: 23,1 m
- Min. długość działki: 17,8 m
- Kondygnacje: parterowy
- Poddasze użytkowe: nie
- Poddasze do adaptacji nie
- Piwnica: nie
- Garaż: jednostanowiskowy
- Rodzaj dachu: dwuspadowy
- Wysokość domu: 5,85 m
- Szerokość domu: 16,05 m
- Długość domu: 7,8 m
- Kubatura: 437,6 m³
- Nachylenie dachu: 30°
- Rodzaj zabudowy: wolnostojący
- Technologia: murowany
- Styl: nowoczesna elewacja
- Kalenica: równoległa do drogi
- Powierzchnia dachu: 148,5 m²
- Liczba pokoi: 3
- Liczba łazienek: 1
- Kominek: tak

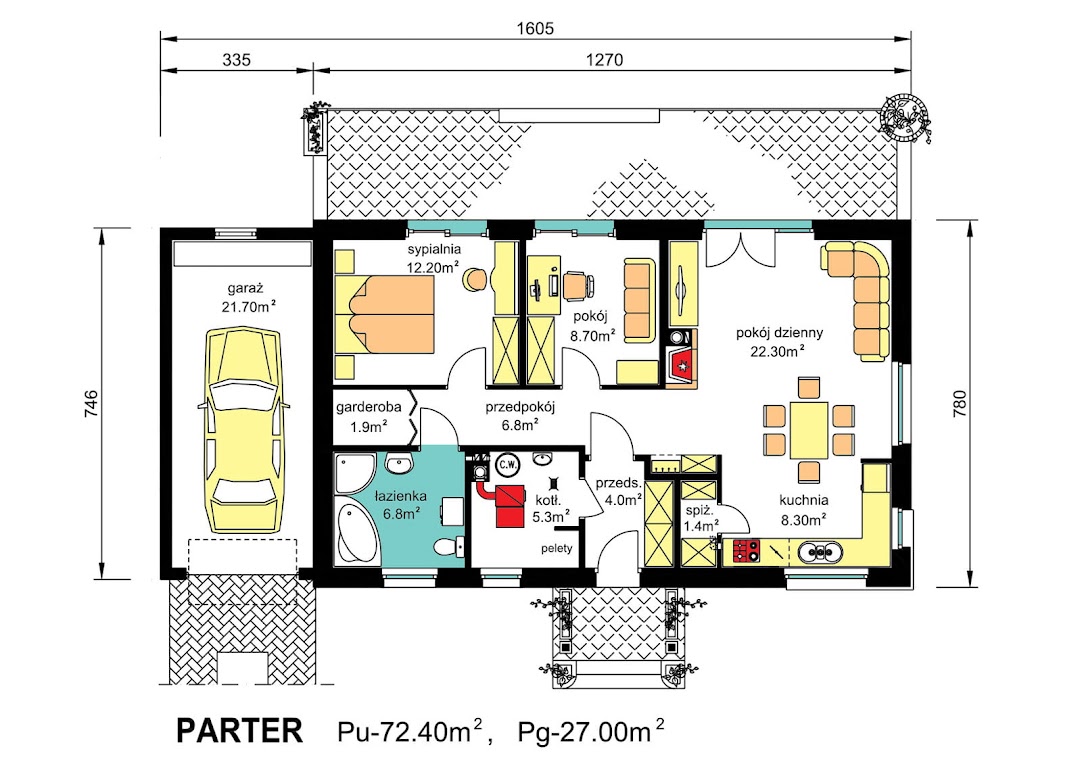

Rzut parteru
| 1. | Przedsionek | 4,00 m² | |
| 2. | Przedpokój | 6,80 m² | |
| 3. | Pokój dzienny | 22,30 m² | |
| 4. | Kuchnia | 8,30 m² | |
| 5. | Spiżarnia | 1,40 m² | |
| 6. | Pokój | 8,70 m² | |
| 7. | Sypialnia | 12,20 m² | |
| 8. | Garderoba | 1,90 m² | |
| 9. | Łazienka | 6,80 m² | |
| 10. | Kotłownia | 5,30 m² | |
| 11. | Garaż | 21,70 m² |
Rzut parteru - wariant z ogrzewaniem gazowym
Rzut parteru 3D
Sytuacja
Przekrój
Elewacje
Pakiet GRATISÓW do projektu
Dedykowane gratisy do projektu BW-39 wariant 1 z garażem! Do zamówienia możesz wybrać do 10 dowolnych gratisów z poniższej listy.
Opis projektu BW-39 wariant 1 z garażem
Przeznaczenie budynku, program użytkowy:
Budynek jednorodzinny, wolnostojący, parterowy bez podpiwniczenia i poddasza użytkowego.
Program użytkowy budynku: pokój dzienny, kuchnia ze spiżarką, łazienka, 2 sypialnie (lub 3 sypialnie w wersji z kotłem gazowym), kotłownia na paliwo stałe, garaż dobudowany 1-stanowiskowy.
Wielkość mieszkania odpowiada potrzebom 3-4-osobowej rodziny.
Rozwiązania architektoniczne.
Przyjęto maksymalnie uproszczone rozwiązanie domu, tak pod względem formy przestrzennej, jak również rozwiązań konstrukcyjnych. Budynek oparto na rzucie prostokąta, na który nałożono lekki drewniany stropodach z wiązarów deskowych z dociepleniem pasa dolnego. Dach dwuspadowy o nachyleniu połaci 30°. Dopuszcza się możliwość zwiększenia kąta nachylenia dachu do 35° (co daje podniesienie kalenicy o 50cm). Dla urozmaicenia prostej bryły wprowadzono facjatkę frontową z podcieniem wejściowym podpartą słupkami drewnianymi obłożonymi płytami z twardego polistyrenu + tynk cienkowarstwowy.
Projekt przewiduje garaż dobudowany do ściany bocznej budynku ze stropodachem płaskim pokrytym papą. Na etapie adaptacji projektu do terenu dopuszcza się rezygnację z garażu i wykreślenie go z projektu.
W projekcie przyjęto ogrzewanie z własnej kotłowni na paliwo stałe (pellety). Wariantowo przewidziano ogrzewanie budynku kotłem gazowym umieszczonym w łazience. W tym wariancie w budynku znajdują się 3 sypialnie.
W przypadku realizacji budynku z ogrzewanie gazowym wskazano konieczność włączenia do projektu dodatkowych systemów wspomagających ogrzewanie lub instalacji obniżających zużycie energii.
Technologia wykonania
- Budynek zaprojektowano w technologii tradycyjnej.
- Ściany zewnętrzne: murowane z bloczków z betonu komórkowego z lekkim dociepleniem zewnętrznym.
- Ławy fundamentowe: żelbetowe wylewane.
- Ściany fundamentowe: betonowe wylewane lub murowane z bloczków betonowych.
- Stropodach: z lekkich wiązarów deskowych.
- Pokrycie dachu: dachówką cementową, ceramiczną lub blachą profilowaną dachówkową.
- Stropodach garażu: płaski z belek drewnianych.
- Pokrycie dachu garażu: 2 warstwy papy na deskowaniu.
- Zawiera wszystkie instalacje wewnętrzne: centralnego ogrzewania z kotłem na paliwo stałe lub na gaz ziemny, wod.- kan, c.w., gazową, elektryczną oraz odgromową.
Koszty budowy
- Stan surowy zamknięty235 616 zł
- Stan deweloperski Economic+73 124 zł
- Stan deweloperski Premium+139 008 zł
Przygotuj się do budowy!
Zamów kosztorys inwestorski i poznaj dokładne koszty materiałów, cen robocizny i innych nakładów.
Stan surowy zamknięty uwzględnia kompletną konstrukcję wraz z elementami zabezpieczającymi budynek przed czynnikami atmosferycznymi. Obiekt jest przygotowany do wykonania kolejnych etapów.
Stan surowy zamknięty obejmuje:
- Fundamenty, ściany nośne i działowe
- Dach, strop, pokrycie dachowe
- Stolarka okienna i drzwiowa zewnętrzna
Wersja ekonomiczna stanu deweloperskiego uwzględnia instalacje, urządzenia i materiały ze średniej półki cenowej, charakteryzujące się standardową jakością.
Stan deweloperski Economic obejmuje:
- Instalacja elektryczna8 688 złkompletna instalacja elektryczna z osprzętem (gniazda, łączniki, rozdzielnica), przewody, puszki, zabezpieczenia.Zastosowane materiały: przewody NKT, osprzęt Simon 10, rozdzielnica Hager Gamma.
- Instalacja sanitarna12 308 złinstalacja wodociągowa, kanalizacyjna i gazowa bez armatury, wentylacja grawitacyjna.Zastosowane materiały: rury PP i PE Wavin, instalacja kanalizacyjna z rur HT+, wentylacja grawitacyjna.
- Instalacja grzewcza18 824 złpompa ciepła + ogrzewanie podłogowe wodne.Zastosowane materiały: pompa ciepła typu split Kaisai Arctic, ogrzewanie podłogowe z rurami Tece.
- Wykończenie wewnętrzne17 376 złtynki wewnętrzne gipsowe + wylewki cementowe. Bez gładzi, farb, podłóg i drzwi.Zastosowane materiały: tynki gipsowe Knauf MP75, wylewki cementowe miksokret Atlas Posadzka 20.
- Wykończenie zewnętrzne15 928 złelewacja z ociepleniem, tynki, parapety, obróbki blacharskie, rynny i rury spustowe.Zastosowane materiały: styropian EPS 70-040 (np. Swisspor), tynk akrylowy Atlas, blacha powlekana Plannja, rynny PCV Bryza.
Wersja premium stanu deweloperskiego uwzględnia instalacje, urządzenia i materiały z wyższej półki cenowej, wyróżniające się najwyższą jakością w obrębie grupy produktowej.
Stan deweloperski Premium obejmuje:
- Instalacja elektryczna18 100 złkompletna instalacja elektryczna z osprzętem (gniazda, łączniki, rozdzielnica), przewody, puszki, zabezpieczenia.Zastosowane materiały: przewody LappKabel, osprzęt Simon 55, Legrand Valena Life, rozdzielnica Schneider Electric.
- Instalacja sanitarna26 788 złinstalacja wodociągowa, kanalizacyjna i gazowa bez armatury, wentylacja grawitacyjna.Zastosowane materiały: rury wielowarstwowe Uponor, kanalizacja niskoszumowa Wavin AS, wentylacja mechaniczna z odzyskiem ciepła Thessla Green AirPack.
- Instalacja grzewcza37 648 złpompa ciepła + ogrzewanie podłogowe wodne.Zastosowane materiały: pompa ciepła Panasonic Aquarea T-CAP, ogrzewanie podłogowe z rozdzielaczami Herz, sterowanie Salus/Heatmiser.
- Wykończenie wewnętrzne23 168 złtynki wewnętrzne gipsowe + wylewki cementowe. Bez gładzi, farb, podłóg i drzwi.Zastosowane materiały: tynki cementowo-wapienne Baumit MPI25, wylewki anhydrytowe Knauf FE 80.
- Wykończenie zewnętrzne33 304 złelewacja z ociepleniem, tynki, parapety, obróbki blacharskie, rynny i rury spustowe.Zastosowane materiały: styropian grafitowy Termo Organika, tynk silikonowy Baumit, blacha powlekana Plannja, rynny stalowe Galeco STAL, podbitka z kompozytu Vox.
Warianty
- BW-39 wariant 7
- Pow. użytkowa:105,3 m²
- Technologia:murowany
- Garaż:jednostanowiskowy
- Min. wymiary działki:24,4 x 24,4 m
- BW-39
- Pow. użytkowa:72,4 m²
- Technologia:murowany
- Garaż:jednostanowiskowy
- Min. wymiary działki:17,8 x 23 m
- BW-39 war.6 z garażem
- Pow. użytkowa:95,7 m²
- Technologia:murowany
- Garaż:dwustanowiskowy
- Min. wymiary działki:26 x 22,9 m
- BW-39 wariant 1
- Pow. użytkowa:72,4 m²
- Technologia:murowany
- Garaż:bez garażu
- Min. wymiary działki:17,8 x 20,7 m
- BW-39 wariant 2
- Pow. użytkowa:97,9 m²
- Technologia:murowany
- Garaż:bez garażu
- Min. wymiary działki:23,3 x 20,8 m
- BW-39 war.3 z garażem
- Pow. użytkowa:97,9 m²
- Technologia:murowany
- Garaż:jednostanowiskowy
- Min. wymiary działki:23,6 x 23 m
- BW-39 wariant 4
- Pow. użytkowa:92,3 m²
- Technologia:murowany
- Garaż:bez garażu
- Min. wymiary działki:19,1 x 22,6 m
- BW-39 wariant 5
- Pow. użytkowa:92,5 m²
- Technologia:murowany
- Garaż:bez garażu
- Min. wymiary działki:20,9 x 22,6 m
