Wizualizacja 1  -  Budynek usługowy - UC27 Wizualizacja 2  -  Budynek usługowy - UC27
Ocena:
0,0/5 (0 opinii)
bardzo dobra!
dobra
średnia
nic specjalnego
słaba

Parametry projektu Budynek usługowy - UC27

  • Pow. użytkowa: 234,13 m²
  • Pow. zabudowy: 163,22 m²
  • Wysokość budynku: 9,65 m
  • Technologia: murowany
  • Kubatura: 1138,15 m³
  • Rodzaj dachu: dwuspadowy
  • Nachylenie dachu: 40°
  • ?azienka lub wc: tak
  • Cz??? mieszkalna: tak
Uwaga! Projekt dostępny w terminie: 15 dni.
Projekt TTM-272 5142 zł
Chcę kupić ten projekt, ale w niższej cenie
Darmowa dostawa
Darmowy zwrot i wymiana
Zgoda autora na zmiany
Charakterystyka energetyczna
Gwarancja najniższej ceny
Zobacz, co zawiera gotowy projekt

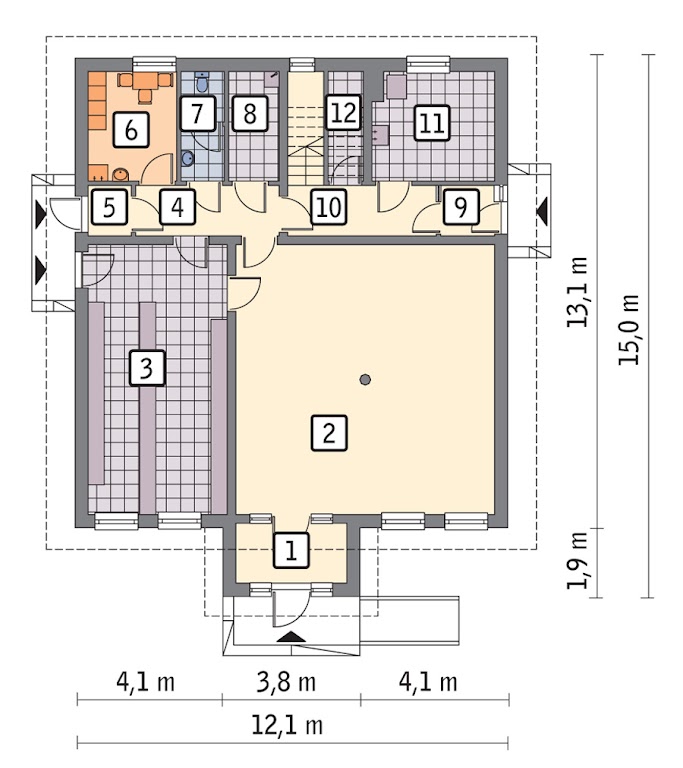

Rzut parteru

Budynek usługowy - UC27 - Rzut parteru
Budynek usługowy - UC27 - Rzut parteru
powierzchnia 120,20 m²
powierzchnia po podłodze 122,09 m²
1. przedsionek 4,97 m² (4,97 m²)
2. pom. usługowe 53,27 m² (53,27 m²)
3. pom. magazynowe 28,53 m² (28,53 m²)
4. korytarz 5,41 m² (5,41 m²)
5. przedsionek 1,60 m² (1,60 m²)
6. pom. socjalne 7,31 m² (7,31 m²)
7. wc 3,34 m² (3,34 m²)
8. pom. gosp. 4,12 m² (4,12 m²)
9. przedsionek 2,01 m² (2,01 m²)
10. korytarz 8,67 m² (8,67 m²)
11. kotłownia 9,87 m² (9,87 m²)
12. schowek 0,97 m² (2,86 m²)
w nawiasie podana została
powierzchnia pomieszczenia po podłodze

Rzut poddasza

Budynek usługowy - UC27 - Rzut poddasza
Budynek usługowy - UC27 - Rzut poddasza
powierzchnia 113,93 m²
powierzchnia po podłodze 132,28 m²
13. schody 6,48 m² (6,48 m²)
14. hol 7,47 m² (7,47 m²)
15. sypialnia 13,11 m² (15,86 m²)
16. łazienka 4,97 m² (6,78 m²)
17. pokój + aneks kuchenny 57,31 m² (68,28 m²)
18. wc 2,50 m² (2,50 m²)
19. sypialnia 22,09 m² (24,91 m²)
20. taras (7,60 m²)
w nawiasie podana została
powierzchnia pomieszczenia po podłodze
Jakie są dokładne wymiary pomieszczeń?

Przekrój

Budynek usługowy - UC27 - Przekrój
Budynek usługowy - UC27 - Przekrój
Gdzie postawić dom, aby płacić mniej za ogrzewanie?

Technologia wykonania

Ławy fundamentowe: żelbetowe 60 cm
Ściany fundamentowe: bloczek betonowy 24 cm
Ściany zewnętrzne: dwuwarstwowe: beton komórkowy 24 cm + styropian 12 cm
Ściany wewnętrzne: beton komórkowy 12-24 cm
Posadzka: styropian 4 cm + szlichta betonowa 4 cm + wykończenie podłogi
Strop: gęstożebrowy
Konstrukcja dachu: drewniana, płatwiowo-kleszczowa
Pokrycie dachu: blachodachówka
Elewacja: tynk tradycyjny, deski, na fragmentach ścian płytki klinkierowe
Okna: PVC lub drewniane - 15 szt.
Sposób ogrzewania: kocioł na gaz oraz kominek z płaszczem wodnym
Wentylacja: grawitacyjna
