symbol: TYE-739
projekt G268 projekt G268
Ocena:
0,0/5 (0 opinii)
bardzo dobra!
dobra
średnia
nic specjalnego
słaba

Rzut parteru

G268 - Rzut parteru
G268 - Rzut parteru.
1. Hol 42,07 m²
2. Biuro 16,49 m²
3. WC 3,70 m²
4. Kotłownia 8,66 m²
5. Magazyn 164,14 m²
6. WC 4,31 m²
7. Łazienka 5,33 m²
8. Szatnia 9,26 m²
9. Pom. socjalne 12,33 m²

Rzut piętra

G268 - Rzut piętra
G268 - Rzut piętra.
1. Komunikacja 9,28 m²
2. Biuro 32,87 m²
3. Biuro 32,92 m²
4. Biuro 13,91 m²

Przekrój

G268 - Przekrój
G268 - Przekrój.

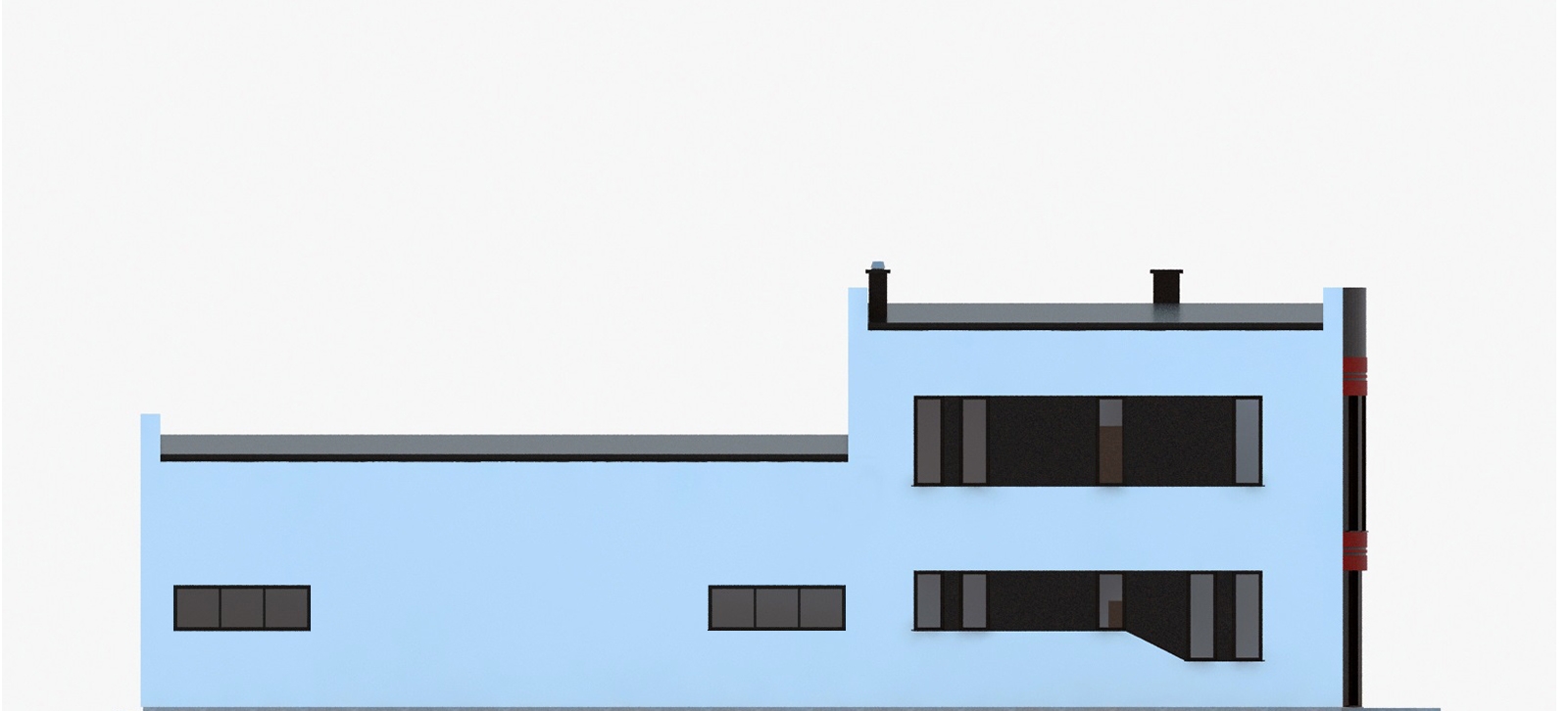

Elewacja przednia

G268 - Elewacja przednia
G268 - Elewacja przednia.

Elewacja tylna

G268 - Elewacja tylna
G268 - Elewacja tylna.

Elewacja lewa

G268 - Elewacja lewa
G268 - Elewacja lewa.

Elewacja prawa

G268 - Elewacja prawa
G268 - Elewacja prawa.

Opis projektu G268

Projekt budynku magazynowego, parterowego, niepodpiwniczonego z poddaszem użytkowym z czterema pomieszczeniami biurowymi, pomieszczeniem socjalnym, szatnią, łazienką, trzema WC i kotłownią. Do projektu dołączone jest zestawienie: stali, więźby dachowej oraz stolarki drzwiowej, jak również bezpłatna zgoda na dokonanie zmian.

Technologia wykonania

  • Budynek: wykonany w technologii tradycyjnej.
  • Ściany warstwowe: grubości 39cm, murowane z bloczków z betonu komórkowego grubości 24cm, ocieplone styropianem grubości 15cm.
  • Ściany wewnętrzne: z bloczków z betonu komórkowego grubości 24cm i 12cm.
  • Bramy: o wymiarach 3,20x3,30m.
  • Kominy: systemowe firmy SCHIEDEL.
  • Strop: gęstożebrowy „TERIVA 6,0”.
  • Więźba dachowa: dwuspadowa, stalowa, pokryta płytą warstwową.
