Parametry projektu S44 stajnie na 13 boksów z ujeżdżalnią
- Pow. użytkowa: 1191,32 m²
- Pow. zabudowy: 1050 m²
- Wysokość budynku: 10,42 m
- Technologia: murowany
- Kubatura: 7623 m³
- Min. szerokość działki: 50 m
- Min. długość działki: 33 m
- Rodzaj dachu: wielospadowy
- Nachylenie dachu: 30° / 11°
- Łazienka lub wc: tak
- Część mieszkalna: tak

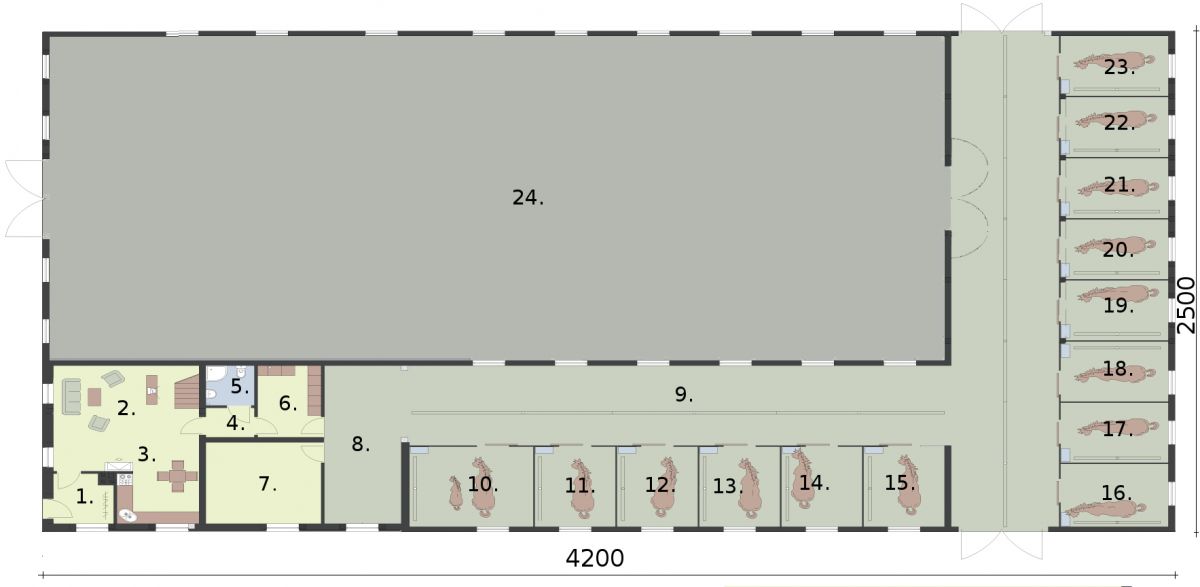

Rzut parteru
| powierzchnia | 970,87 m² | ||
| 1. | Wiatrołap | 5,25 m² | |
| 2. | Salon | 24,56 m² | |
| 3. | Kuchnia z aneksem jadalnym | 10,15 m² | |
| 4. | Przedsionek | 2,64 m² | |
| 5. | Łazienka | 3,59 m² | |
| 6. | Siodlarnia | 8,46 m² | |
| 7. | Paszalnia | 1,91 m² | |
| 8. | Myjka | 12,72 m² | |
| 9. | Komunikacja | 189,65 m² | |
| 10. | Boks dla klaczy | 17,98 m² | |
| 11. | Boks | 11,96 m² | |
| 12. | Boks | 11,96 m² | |
| 13. | Boks | 11,96 m² | |
| 14. | Boks | 11,96 m² | |
| 15. | Boks | 11,96 m² | |
| 16. | Boks | 11,96 m² | |
| 17. | Boks | 11,96 m² | |
| 18. | Boks | 11,96 m² | |
| 19. | Boks | 11,96 m² | |
| 20. | Boks | 11,96 m² | |
| 21. | Boks | 11,96 m² | |
| 22. | Boks | 11,96 m² | |
| 23. | Boks | 11,96 m² | |
| 24. | Ujeżdżalnia | 537,84 m² |
Rzut poddasza
| powierzchnia | 220,43 m² | ||
| 1. | Komunikacja | 6,50 m² | |
| 2. | Salon | 18,36 m² | |
| 3. | Łazienka | 5,25 m² | |
| 4. | Sypialnia | 10,62 m² | |
| 5. | Sypialnia | 14,74 m² | |
| 6. | Sypialnia | 14,55 m² | |
| 7. | Pokój | 15,58 m² | |
| 8. | Przedpokój | 6,27 m² | |
| 9. | Łazienka | 4,99 m² | |
| 10. | Poddasze nieużytkowe | 123,43 m² |
Elewacje
Opis projektu S44 stajnie na 13 boksów z ujeżdżalnią
Stajnia na 13 boksów, z częścią mieszkalną, ujeżdżalnią. Ten blisko 1200 metrowy budynek stajni imponuje rozmachem, z jakim został zaprojektowany. Duża ujeżdżalnia, czyli pomieszczenie przeznaczone do nauki jazdy konnej przez cztery pory roku. Można ją pokryć sypkim piaskiem. Ujeżdżalnia może służyć jako miejsce pokazów, konkursów i zawodów sportowych. Część mieszkalna oraz 13 boksów + 1 dla klaczy ze źrebięciem tworzy przemyślaną całość, zapewniającą zwierzętom, właścicielom i obsłudze odpowiednie warunki do pracy i opieki. Komunikacja na przestrzał wraz z częścią skierowaną na południowy-wschód umożliwia szybkie i bezpieczne prowadzenie hodowli. Zarówno sprzątanie boksów, jak i karmienie nie sprawiają większych trudności. Boksy o wymiarach niespełna 12 m2 są komfortowe, wyposażone w otwory okienne, zapewniające odpowiednią wentylację. Część mieszkalna usytuowana jest od południowo-zachodniej strony. Wiatrołap, kuchnia z aneksem-jadalnym i salon tworzą jedno pomieszczenie i to w nim usytuowane są schody wiodące na piętro. Dalej znajdziemy przedsionek, po lewej łazienkę zaś na wprost siodlarnię, z której można przejść do części stajennej i paszarni. Na piętrze części mieszkalnej znajdą Państwo dwie łazienki, trzy sypialnie oraz dwa pokoje.
Projekt stajni składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej , instalacji wewnętrznej elektrycznej i wod.-kan, c. o. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby
Technologia wykonania
- w części stajennej i ujeżdżalni ściany murowane grubości 25cm.
- w części mieszkalnej ściany murowane grubości 30cm + 10cm styropian.
- konstrukcja więźby dachowej drewniana w układzie płatwiowo-kleszczowym
- pokrycie dachówka ceramiczna
- w części mieszkalnej strop gęstożebrowy o gr. 23cm
- nad boksami zaprojektowano strop z belek drewnianych o przekroju 10x20cm
