Projekt BW-03 wariant 3 (TRS-966)
Dane ogólne:
CENA:3550 zł
pow. użytkowa: 108,8m²
pow. zabudowy: 119,3 m²
min. wym. działki: 18,5 x 22,4 m
kondygnacje: parterowy
poddasze: użytkowe
rodzaj zabudowy: wolnostojący
technologia: murowany
styl: nowoczesna elewacja
piwnica: nie
garaż: jednostanowiskowy
rodzaj dachu: dwuspadowy
pow. dachu: 211,3 m²
nachylenie dachu: 42°
wysokość domu: 8,25 m
kubatura: 694,2 m³
liczba pokoi: 5
liczba łazienek: 2
kominek: tak
Opis projektu:

Budynek mieszkalny jednorodzinny, wolnostojący, parterowy bez podpiwniczenia, z poddaszem użytkowym i garażem dobudowanym do ściany bocznej budynku. Program użytkowy:
- parter - pokój dzienny, pokój gabinetowy, kuchnia ze spiżarką, łazienka oraz garaż dobudowany z wydzieloną kotłownią oraz składem opału;
- poddasze - 3 sypialnie, łazienka oraz suszarnia i stryszek nad garażem.
Wielkość mieszkania odpowiada potrzebom 4-5 osobowej rodziny.


Zaprojektowano budynek parterowy, bez podpiwniczenia, z poddaszem użytkowym, przewidziany do usytuowania frontem na stronę północną. Rzut budynku oparto na kształcie prostokąta przekrytego prostym dwuspadowym dachem o nachyleniu połaci 42°. W strefie wejściowej budynku zaprojektowano lukarnę dachową z płytą balkonową wspornikową stanowiącą jednocześnie zadaszenie wejścia do budynku.


Projekt uwzględnia garaż dobudowany do ściany bocznej budynku z kotłownią i składem opału na parterze, a w poziomie poddasza ze stryszkiem i suszarnią.


W projekcie przyjęto ogrzewanie z własnej kotłowni na paliwo stałe (pellety lub groszek ekologiczny). Projekt można przystosować do wariantowego ogrzewania budynku kotłem gazowym. Projekt zawiera wariantowy rzut parteru z ogrzewaniem gazowym  ze wskazaniem umiejscowienia kotła.

Technologia wykonania:

  • Budynek zaprojektowano w technologii tradycyjnej: ściany zewnętrzne murowane z bloczków z betonu komórkowego z lekkim dociepleniem zewnętrznym, ściany wewnętrzne nośne murowane z cegły pełnej ceramicznej lub z ceramicznych pustaków szczelinowych.

  • Stropy: prefabrykowane gęstożebrowe.

  • Ławy fundamentowe: żelbetowe, ściany fundamentowe murowane z bloczków betonowych.

  • Dach: drewniany jętkowy z płatwią kalenicową.

  • Pokrycie dachu: dachówka ceramiczna, cementowa lub blacha dachówkowa.

Rzuty:
Rzut parteru
BW-03 wariant 3 - Rzut parteru
Opis pomieszczeń:
1.Przedsionek - 3.9 m²
2.Przedpokój - 7.9 m²
3.Pokój dzienny - 24.0 m²
4.Kuchnia - 9.7 m²
5.Spiżarnia - 1.1 m²
6.Schowek - 0.0 m²
7.Łazienka - 4.1 m²
8.Pokój - 10.0 m²
9.Śluza - 1.4 m²
10.Kotłownia - 7.7 m²
11.Garaż - 18.2 m²
Rzut poddasza
BW-03 wariant 3 - Rzut poddasza
Opis pomieszczeń:
1.Przedpokój - 4.7 m²
2.Pokój - 12.3 m²
3.Pokój - 12.5 m²
4.Pokój - 11.1 m²
5.Łazienka - 7.5 m²
6.Suszarnia - 5.4 m²
7.Strych - 7.0 m²
Rzut parteru 3D
BW-03 wariant 3 - Rzut parteru 3D

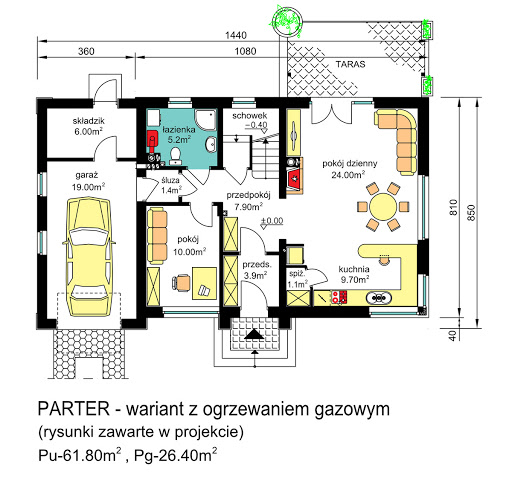

Rzut parteru - propozycja adaptacji - ogrzewanie gazowe
BW-03 wariant 3 - Rzut parteru - propozycja adaptacji - ogrzewanie gazowe
Elewacje:
Elewacja przednia
Elewacja tylna
Elewacja lewa
Elewacja prawa
